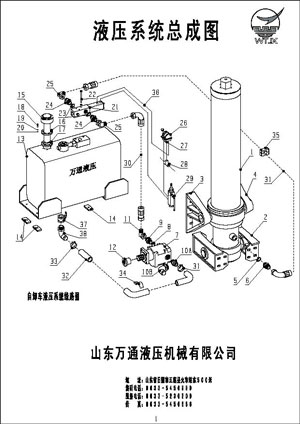

系統圖
立即訂購:系統圖
產品名稱:

系統圖

詳細介紹

液壓系統零部件明細
序號 部件號 部件名稱 數量 序號 部件號 部件名稱 數量
1 WT804210 液壓油缸 1 19 GB/T97.1-5 平墊圈5 6
2 WT736505 油缸下支架 2 20 GB/T93-5 彈簧墊圈 6
3 WT716505 油缸(左)上支座 1 21 WT503420 舉升閥34BQK-E20L 1
4 WT726505 油缸(右)上支座 1 22 WT150200 舉升閥安裝套件 1
5 JB982-77;33 組合墊圈 1 23 JB982-77;33 組合墊圈 2
6 WT600105 接頭 1 24 WT131001 直通接頭G1-G1 2
7 WT301001 齒輪泵CB-100R-B 1 25 WT131101 1"直角接頭 2
8 JB/T982-42 組合墊圈1 1/4" 1 26 WT190034 比例氣控閥BKQ34-A 1
9 WT130101 直通接頭G1-1 1/4" 1 27 WT190035 氣控閥安裝套件 1
10A WT130146 直通管接頭φ46 1 28 WT190036 三通氣管接頭 1
10B WT131146 直角管接頭φ46 1 29 WT190236  限位閥總成AK23-6 1
11 WT131101 1"直角接頭 1 30 WT620011 高壓油管(3500) 1
12 WT130200 泵連接器 1 31 WT620012 高壓油管(1500) 1
13A WT200098 液壓油箱98L 1 32 WT620013 低壓油管(2200) 1
13B WT200120 液壓油箱120L 1 33 WT620014 卡箍 2
13C WT200148 液壓油箱148L 1 34 WT620015 管卡 1
14 WT120010 油箱減震塊 4 35 WT620016 高壓油管管卡 1
15 WT120160 空氣濾清器 1 36 WT190036 氣管30m 1
16 WT120161 油箱加高法蘭 1 37 WT120163 1.5"球閥 1
17 WT120162 空濾器墊片 1 38 WT131146 直角管接頭φ46 1
18 GB/T5783-M5*25 六角頭螺栓M5*25 6
山東萬通液壓機械有限公司
2
